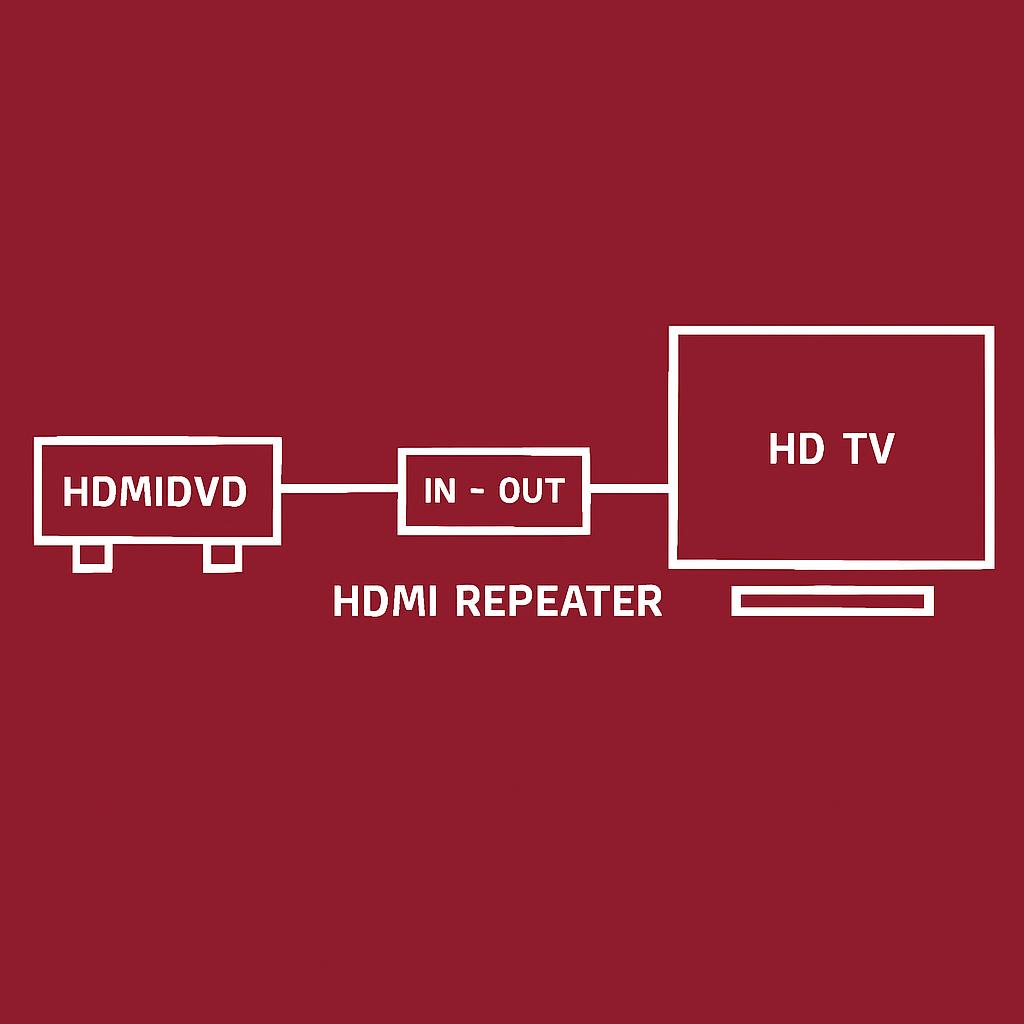

Flusso del Segnale:
- Sorgente (Source): Il segnale parte da un dispositivo sorgente, qui rappresentato come "HDMIDVD". Questo può essere un lettore DVD, un lettore Blu-ray, una console di gioco, un computer o qualsiasi altro apparecchio con un'uscita HDMI.

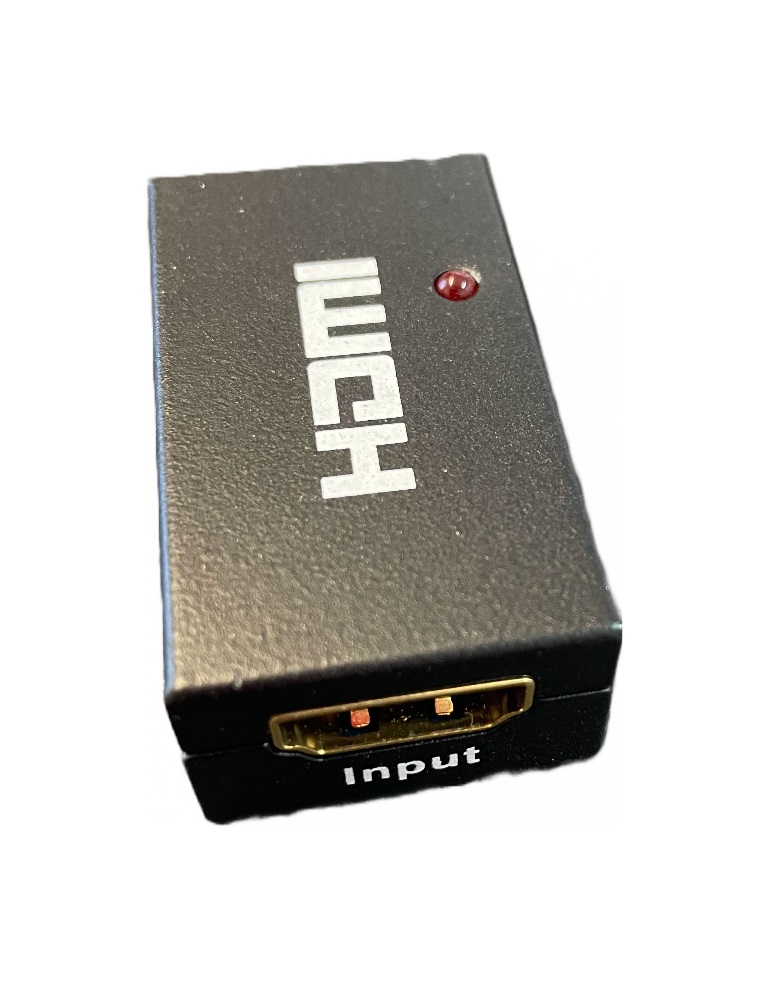

- Ingresso (IN): Il cavo HDMI proveniente dalla sorgente deve essere collegato alla porta di ingresso ("IN") del ripetitore HDMI.

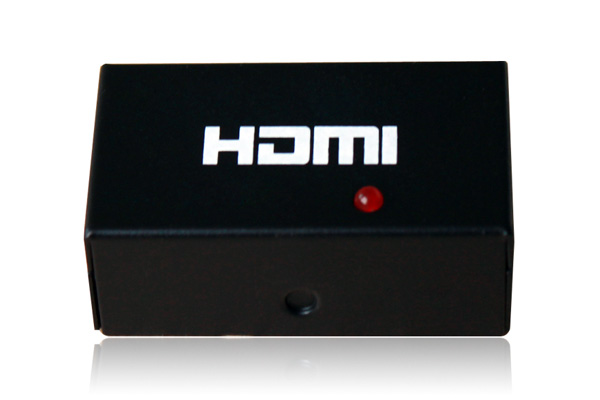

- Ripetitore HDMI (HDMI Repeater): Il dispositivo riceve il segnale, lo rigenera e lo amplifica per compensare la perdita di qualità che si verifica su cavi di lunga metratura.
- Uscita (OUT): Un secondo cavo HDMI viene collegato alla porta di uscita ("OUT") del ripetitore.
- Schermo (Display): Il secondo cavo HDMI collega l'uscita del ripetitore all'ingresso HDMI del dispositivo di visualizzazione, rappresentato come "HD TV" (televisore ad alta definizione).
In sintesi, lo schema mostra che il ripetitore HDMI va posizionato a metà strada tra la sorgente del segnale e il televisore per garantire che il segnale arrivi forte e chiaro a destinazione.
