Serie: IEC 309 HP
Prese e spine a norme IEC 309
Il sistema IEC 309 HP è composto da prese e spine da 16 a 125A in versioni mobili diritte e da incasso 10° disponibili nelle versioni protette con grado IP44/IP54, e nelle versioni stagne con grado IP fino a IP66/IP67/IP68/IP69 (prime ed uniche nel panorama elettrotecnico). L’introduzione di tutti i riferimenti orari del contatto di terra completa l’offerta per specifiche applicazioni ed installazioni. Le versioni 16-32A propongono il cablaggio a vite e quello rapido molla, mentre le versioni 63-125A hanno tecnologia di connessione a mantello.
- Colore Blu
- Corrente nominale (A)63
- Grado di protezione IP66/IP67/IP68/IP69
- N. poli 2P+T
- Resistenza agli urti IK09
- Riferimento h6

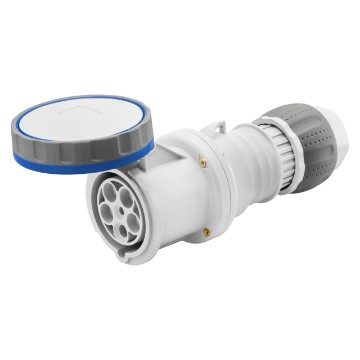

- Tipologia Presa mobile diritta
- Tensione nominale 200 - 250 V
- Frequenza 50/60 Hz
- Capacità serraggio morsetti 6-16 mm² cavi flessibili - 6-25 mm² cavi rigidi
- Capacità serraggio pressa-fermacavo 16.1-37 mm
- Temperatura di utilizzo -25 +55 °C
- Tipo cablaggio A mantello
- Tipo Materiale Halogen free secondo norma EN 60754-2
- Codice Electro cod. 2211
- Glow wire test 850 °C (Parti attive) - 650 °C (Parti passive)
- N. Manovre complessive > 2000
- Potere d'interruzione a 1,1 Un 79 A
- Resistenza di isolamento > 10 MΩ
- Termo pressione con biglia 125 °C (Parti attive) - 80 °C (Parti passive)
- Ware Number 85366990
